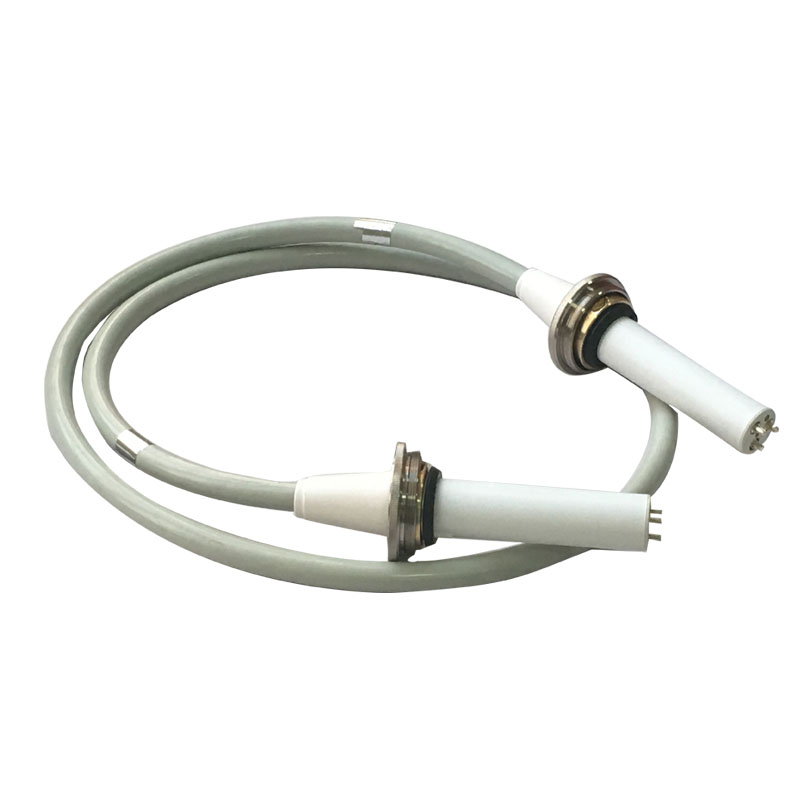

高压电缆      在大、中型X线机中，连接高压发生器和X线管头。作用是将高压发生器输出的高压送到X线管的两极，把灯丝加热电压送到X线管的灯丝。高压电缆的结构:按心线的排列方式有同轴式(同心圆式）和非同轴式（非同心圆式）两种。

(一）导电心线

高压电缆最内层。每根心线由多股细铜丝组成，外包绝缘皮。绝缘要求:经受50Hz，1000V交流电试验5min不击穿。二心专供单焦点×线管用，三心专供双焦点×线管用，各心线间有绝缘皮。

(二）高压绝缘层

在心线外，是高压电缆的主要绝缘层，由橡胶和化学原料配制而成，厚度在4.5-13mm之间。有良好的机械强度和韧性，在一定范围内可以弯曲，耐压要求一般为50-200kV。

(三）半导体层

紧贴与绝缘层上，由半导体材料与橡胶制成，灰黑色，厚1-1.5mm。作用是消除绝缘层外表面与金属屏蔽层之间的静电场。

(四）金属屏蔽层

用直径不大于0.3的镀锡铜丝编织而成，编织密度不小于50%，或用镀锡铜丝网带重叠包绕，紧贴在半导体层上在电缆两端与高压插头喇叭口相焊接，通过固定环接地。金属屏蔽层的作用是当高压电缆击穿时,防止电击操作者或患者，以保证人身安全。

(五）保护层

最外层，用塑料制成的较多，以为有用黑色棉纱和维纶线编织而成。作用是加强电缆的机械防护，减少外部的损伤，并能防止有害气体、油污和紫外线对电缆的危害。

使用高压电缆的注意事项

防止过度弯曲。其弯曲半径不能小于电缆直径的5-8倍，以免引起裂痕，降低绝缘强度。平时要保持电缆的干燥清洁,避免油污、潮气和有害气体的侵蚀，以免橡胶老化。
