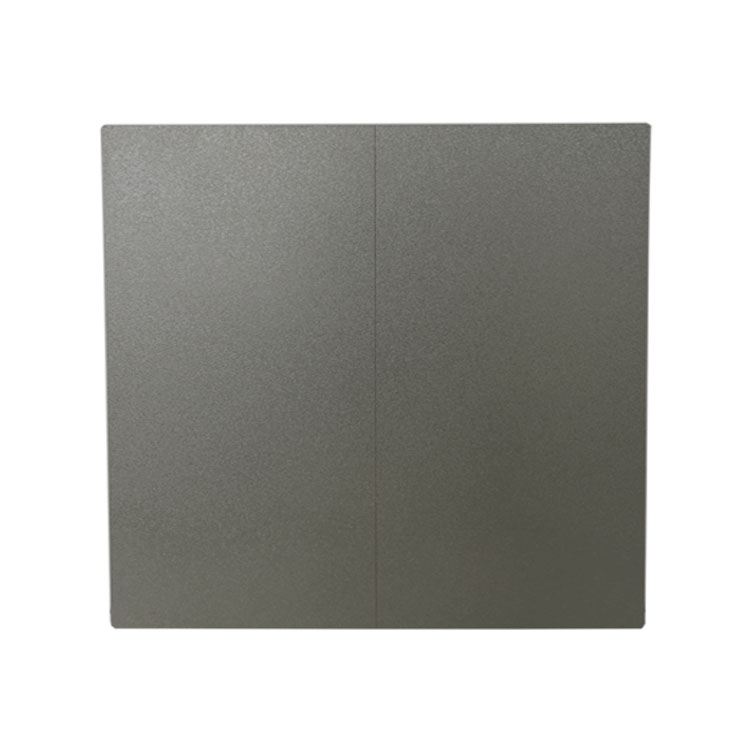

DR使用的滤线栅和普通X光机拍片使用的滤线栅是一样的。

它们由平行的高衰减材料（如铅）条制成，中间填充有低衰减材料（如碳纤维或有机垫片）。条带可以沿其纵向轴线定向或交叉定向。由于散射辐射在“较厚”的患者和较大的视野中增加，滤线栅在这种情况下可用于提高图像对比度。

滤线栅的工作能力用栅格比来描述，栅格比是铅条的高度（h）与两条铅条之间的距离，即间距（D）的比值。 70-90 kVp 技术通常使用 8:1 的栅格比，>90 kVp 技术使用 12:1。带材线密度（每厘米的带材数量）为 1/(D+d)，其中 d 是带材的厚度。这通常是每厘米 20-60 条。

而滤线栅也主要分为以下四种类型

虚拟滤线栅：不使用实际滤线栅；通过数字重建射线照片减少散射的最新创新

聚焦滤线栅（大多数滤线栅）：条带略微倾斜，以便它们聚焦在空间中，因此必须在指定的焦距处使用

平行滤线栅：用于短场或长距离

移动滤线栅（也称为 Potter-Bucky 或往复滤线栅）：消除使用聚焦或平行滤线栅时可能出现在图像上的细滤线栅线；不能用于便携式电影

栅格通常用于射线照相，栅格比率为偶数，例如 4:1、6:1、8:1、10:1 或 12:1。

我们华锐影像提供各种尺寸、栅格比的滤线栅，欢迎来电咨询，热线电话16736951153！
