X射线机的零件构成和功能

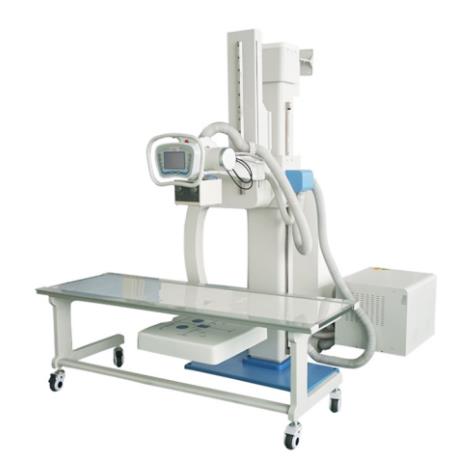

X射线机的构成X射线机一般由X射线管、高压发生器、操控设备、冷却器、机械设备和高压电缆等部件构成。携带式X射线机是将X射线管和高压发生器直接相连构成组合式X射线发生器,省去了高压电缆,并和冷却器—同组装成射线柜,为了携带方便一般没有为支持机器而规划的机械设备。
X射线机能够分为工业用X射线机和医用X射线机。工业用X射线机能够依照发生射线的强度分硬射线机和软射线机。用于理化查看的衍射分析仪等归于软射线,而用于面积、厚度较大的资料的查看的是硬射线。应射线的发生一般是运用高压电:如10OkV或30OkV的电压加到X射线管字上,发生的射线能够穿透5-50mm的钢板。而用电子加速器能够发生穿透100mm以上的钢板的射线。
运用高压电发生X射线的机器可分为便携式(移动式)和固定式。X携带式X射线机多选用组合式X射线发生器,体积小,重量轻,适用于施工现场和野外作业的工件探伤;移动式X射线机能在车间或实验室移动,适用于中、厚焊件的探伤;固定式X射线机则固定在确定的作业环境中靠移动焊件来完结探伤作业。X射线机亦可按射线束的辐射方向分为定向辐射和周向辐射二种。其间周向X射线机格外适用于管道、锅炉和压力容器的环形焊缝探伤,由于一次曝光能够查看全部焊缝,明显提高了作业效率。
