X线投照不可缺少辅助设备医用X射线限束器

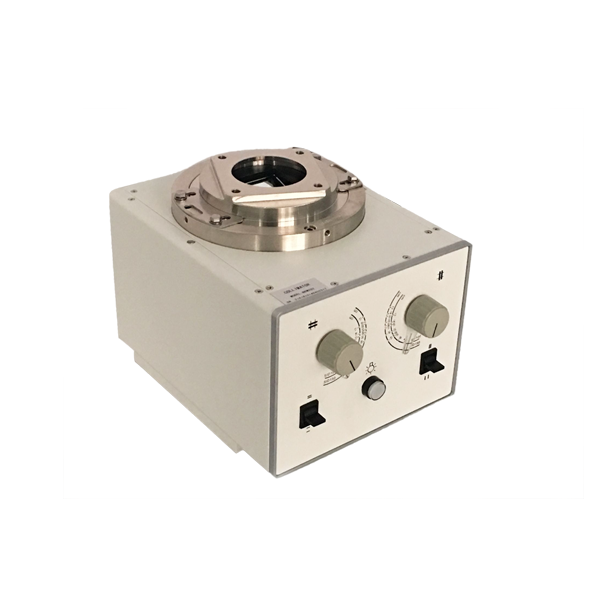

限束器是一种安装于X线管组件管套输出窗前方的机电型光学装置,它的主要作用是控制X线管输出线的照射野,以便在能够满足X线成像和诊断的前提下,尽量减少投射范围,避免不必要的剂量;并能吸收一些散乱的射线,提高影响清晰度。此外,它还能指示出投射中心和投射视野的大小。因此限束器是X线投照和防护上不可缺少的一种辅助设备。
限束器的分类有:1.手动限束器,2.电动限束器,3.全自动限束器
手动限束器多用于摄影(拍片)中,这种限束器遮线铅叶的开闭活动,是采用手工调节限束器上的旋钮或拔杆来实现的。其内部结构除前面所述之外,还设有照射野指示系统。它采用指示灯泡模拟X线管的焦点,以可见光来代替X线,经由反射镜的反射,射到床面上。反射后的可见光光路与X线穿透反射镜后的光路是一致的,因此它能够预先指示出照射野的大小。
电动限束器多用于透视检查中,便于远距离控制,对于遥控肠胃床更是必不可少的组件。 电动限束器铅叶的开闭一般是有微型直流电动机驱动的,适当控制直流电机的正转、反转及运转时间,可将照射野调整到所需要的尺寸。电动限束器照射野的调节既有在限束器上进行的,也有在床边的操作台上进行控制的,后者除了可作连续调节外,尚有各种固定大小的照射野选择按钮,只要按下这些按钮,电机即带动铅叶运动至所选的照射野后固定下来,以满足特定要求的摄影。
全自动限束器与电动限束器在结构上差异不大,不同的是全自动限束器内部设有铅叶的状态检测装置。在功能上随着焦屏距的改变,全自动限束器具有自动保持其照射野大小的能力,多用于透视。
