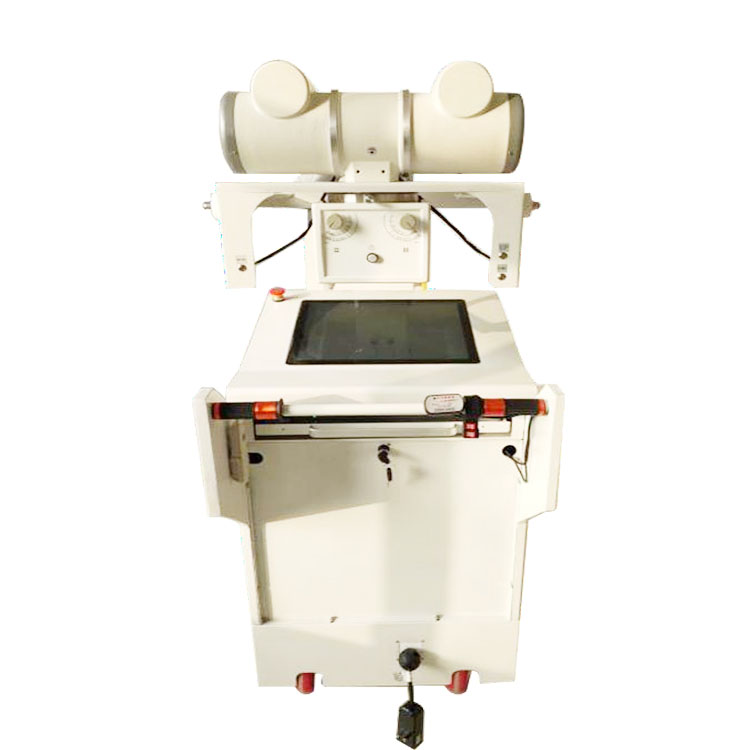

要想清楚升级移动DR，首先要清楚移动DR整机的工作流程：首先，探测器准备完毕，然后X光机曝光，曝光的同时探测器开始采集，曝光结束后，探测器停止采集，同时向计算机单元发送图象数据。从这里可以看出，升级移动DR和原来的升级CR没有本质的区别，唯一的区别只是DR与X光机间有电缆连接，而CR与移动DR间没有电缆连接。

找到了两者间的区别了，我们再来分析DR与X光机间的电缆的作用。

      说简单点，这条电缆的主要作用就是DR告诉X光机，平板探测器准备好了，你可以曝光了，X光机告诉DR，我开始曝光了，你也要开始采集了啊，最后，曝光结束的时候，X光机告诉DR，曝光结束了，你可以停止采集了。

      另外，电缆还有个作用就是平板探测器去控制高压发生器。

      说到这里，大家要知道一个高压通讯协议的东西，这个协议类似于DICOM 3.0协议，仅仅只是一个通讯规则。现在几乎所有的高压发生器（这里可不包括老式的工频系列）都支持这个协议，不过只是有些厂家出于对自己设备售后的保护，将他的高压发生器加密了。很多用户，包括做销售或者厂家搞技术的人都应该知道，有的欧美厂家，已经将售后服务项目作为他们的利润增长点，不但加密了高压部分，连系统部分都是定期变化密码的。西班牙sedical、加拿大CPI、日本的日立、东芝和岛津，对自己的高压发生器通讯是开放的，而GE、飞利普、西门子是加密的，如果改造用户对探测器和高压发生器的联动非常需要，可以直接找厂家购买高压通讯模块，就能实现此功能。

      通过上面，大家应该明白了，DR与X光机间只有两条电缆，一条是进行高压通讯的，另一条是曝光信号相互反馈的，所谓的整机，其实也是两根这样同样的电缆来完成平板探测器和X光机的整合。
