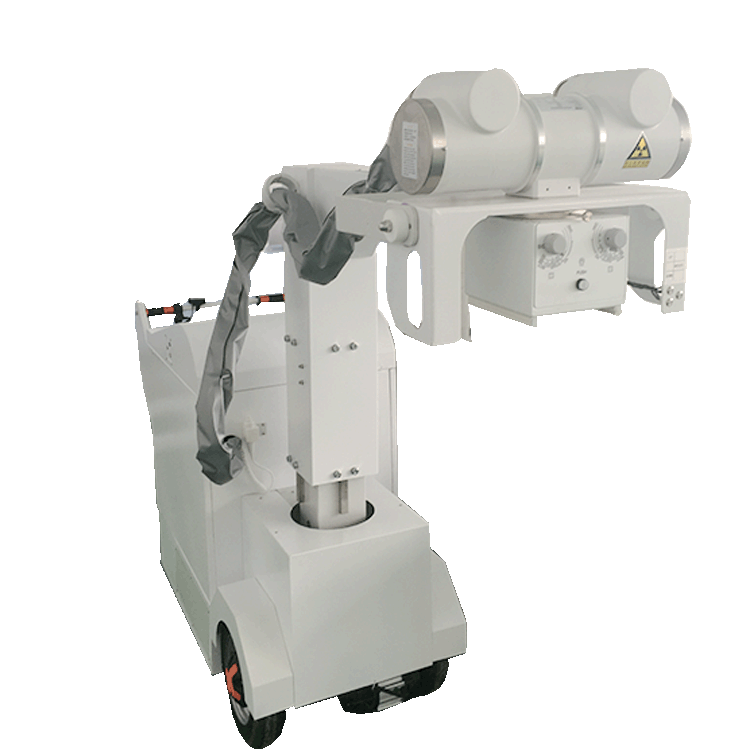

为临床保驾护航的移动式X射线机
山东华锐影像设备引进了一台数字化移动式X射线机,配备了平板探测器和数字处理系统,体积小巧,双马达驱动,操作简便、摄影范围广。适合为临床做好保驾护航,能够为行动不便的患者提供床边检查,不需要患者移动。这款数字化移动式X射线机能够在呼吸内科病房为患者在病房内进行了及时 检查,能够为临床和患者安全、高效、方便的进行检查。
移动式X射线机也解决了因患者不方便移动至放射科机房但需要进行拍片的问题。经常在ICU,新生儿科,住院楼等地方使用。
这款移动式X射线机主要由X射线管、束光器、无线平板探测器、高压发生器组成,一下是具体参数。
X射线管:
1. 双焦点尺寸(小/大):0.6/1.2 mm
2. 最大额定功率@0.1s :1 6 /32kW@50 Hz
最大管电流:200/400 mA@50 Hz
最大管电压: 150 kVp
3. 阳极热容量: 220 kHU,阳极角度:12°,阳极旋转速度:2700 rpm@50 Hz
4. 焦点中心:X 射线管组件焦点中心在 1250~1900 mm 范围内任意位置平衡,制动可靠。
5. X 射线管活动范围:
1)离地面最高位置≥1850 mm,最低位置 950 mm;
2)基准轴横向可转动±90° (±5° )
束光器 :
1. 最小固有滤过:1mmAl
2. 电源:AC/DC 24V 150W
3. 最高管电压:150kVP
4. SID= 1m时, 最大辐射视野≥ 43cm*43cm
无线平板探测器 :
1. 使用技术:非晶硅TFT和光电二极管;
2. 成像尺寸:17"×17";
3. 空间分辨率:3.5p/mm;
4. 检测灰度级(A/D bit数):16 bit;
5. 数据接口:千兆以太网;
6. 全像采集时间:≤4s;
7. 像素:3072X3072像素
8. 无线传输
主要配置 技术参数
高压发生器
供电要求 单相正弦交流电:非正弦失真小于其幅值的2%
电源电压:220VAC±10 %
电源频率:50Hz
电源内阻:不大于 1Ω
电源容量:3.5 KVA
通用参数 输出功率:32 KW
额定电压:220VAC±10%
逆变频率:60kHz
曝光参数 曝光 kV 范围:40kV-125kV, 1kV step
曝光 mA 范围:10-400mA
曝光 ms 范围:1.-6300ms
主要参数
kV 调节按钮:单箭头调节步长为 1kV。范围:40 ~ 150KV (精度±10% )
mA 调节按钮:单箭头调节按照 R’20 规则,精度±20%
ms 调节按钮:单箭头调节按照 R 20 规则,精度±10%+1ms
最大输出功率:20kW
X 射线管电压:100kV
X 射线管电流:200mA
标称输出功率:20 kW (100 kV³200 mA )
标称管电压和相应的最大管电流:125kV
