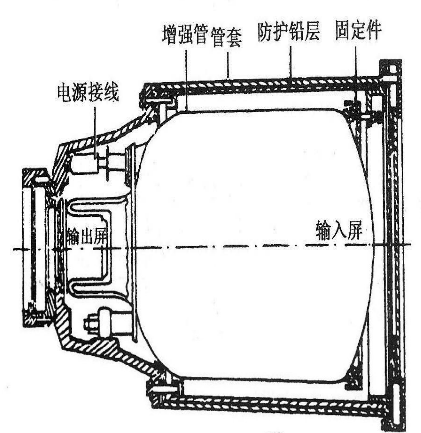

增强器整体结构

增强器整体结构


侧端:

增强器最内层是玻璃制的内胆(即增强管),外面用黑色绝缘交待包裹遮光,是实现增强器功能的关键部件;往外是铅层,主要作用是吸收隔离未产生光电效应的X射线;再往外是坡莫合金的屏蔽层(未画出来),主要作用是防避外部磁场;最外层是金属外壳(即管套),主要起保护和固定作用。

输入端:

输入法兰(输入端接口圈),铝制,固定输入端、连接诊断床的部件;

滤过板,铝制(超薄,容易划伤变形),可以替换成滤线栅,但效果不如滤线栅好

输出端:

输出法兰(输出端接口圈),铝制,固定输出端、连接摄像机的部件
