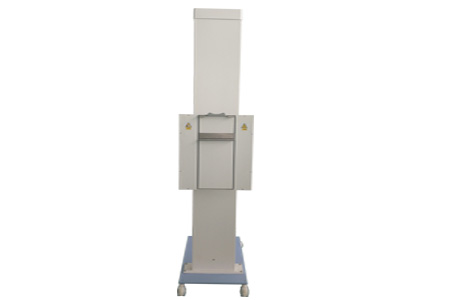

DR胸片架是利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称是摄片架，其商品名称是DR胸片架。

　本摄片架适配于不同尺寸的DR平板探测器、CR IP板及暗盒。

　结构及技术参数

　（1）结构

　本装置由立柱、滑架、片盒和平衡装置几部分组成。

　（2）技术参数

　　1）片盒上下移动最大行程1100mm；

　　2）DR平板探测器中心与片盒中心的左右及上下偏差不大于±5mm

　　3）在行程范围内，片盒中心左右偏差不大于±5mm

　　4）承装DR平板探测器、CR IP板、暗盒的尺寸：

　　DR平板探测器最大尺寸：17〞×17〞

　　CR IP板/暗盒最大尺寸： 17〞×17〞

　　DR胸片架安装和使用

　　安装

　将本装置放置于距球管180cm的平整硬质地面上，使片盒垂直中心与球管中心重合，调整正确后，对准装置立柱底部的四个φ8.5的通孔中心,以电锤打孔安装四颗M8的膨胀螺丝,然后拧紧即可。
