尊敬的用户：

   感谢您选择潍坊华锐医学影像设备有限公司的产品。为了确保机器的顺利安装及您日后正常使用本产品，现将本机组的安装条件说明如下：

一、机房条件

1. 安装地基应为水泥地基，要求地面坚实、水平，并能承载500kg/m2；

2. 两侧承重墙应能承受 800kg 载荷；

3. 为有效使用立体透视机后面的空间，应开电缆沟，并加电缆沟盖板与室内地面齐平。建议地沟截面宽×深 = 200mm×150mm，地沟内做好防潮、防水、防鼠措施；

4．各室内应提前安装空调及除湿设备，并配有适当的照明及电源插座；

5．防护的要求要符合国家放射卫生防护标准，并且使用方便，不受影响。

二、机房尺寸要求

1.机房推荐净尺寸（长×宽×高）： 6000mm × 3000mm × 2950mm；

2. 机组进入机房门最小尺寸（宽×高） ： 1100mm × 2000mm；

3. 控制室观察用铅玻璃推荐尺寸 (长×宽): 1200 mm × 800 mm；

4.机组进入控制室门最小尺寸(宽×高） ： 900 mm × 2000 mm；

5.机房六面墙X射线防护应大于2毫米铅当量；机房防护铅玻璃厚度：2毫米铅当量。

三、电源要求

1. 机组使用工作条件：三相五线制50 HZ 交流电源，380V线电压，电源电压波动范围在±38V以内，电源内阻≤0.5Ω，接地电阻 ≤ 0.2Ω ；

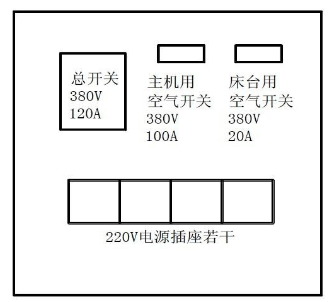

2. 电闸箱：请使用方按右图配备电闸箱。除图中所示的内容外，电闸箱还应具有电源指示灯、接地端子，并使电闸箱具有良好的保护接地。注意：院方负责为本机组提供可靠的保护接地线，并且负责将接地线从接地体引到机房配电箱内的接地端子上。接地体到电闸箱用线径为 16 平方毫米以上的多股铜芯导线连接。

3. X线系统供电电缆：

      3.1. 从电力变压器到机房内电源箱最好配置专用电力电缆，且必须为铜芯电缆。

      3.2. 在此电力电缆上不准接入大功率电感性负载。如空调、电梯、冷冻 机等，以免避免设备启动和停止时引起的干扰。

      3.3. 为了保证电源内阻值符合设备要求，院方需要请专业电工根据电缆的实际铺设长度及变压器输出内阻选择粗细合适的铜芯电缆。

      以下数据供参考：变压器距离电闸箱小于50米，可选用30平方铜芯电缆，变压器距离电闸箱在50–100米，可选用50平方铜芯电缆。友情提示：电源条件没有达到要求时，会造成机组在大条件使用时出现故障。

四、电磁干扰要求

为保证本机组的正常工作，本机组必须置于小于0.05毫特斯拉的静磁场环境中，安装地点必须远离MR（核磁共振）等强磁场设备。

特别提示：1. 环境条件没有达到要求时，会造成机组在使用时经常产生故障。 2. 由于每家医院机房实际情况均有不同，若有偏差，请以我公司安装工程师要求为准。
